LCD : werking

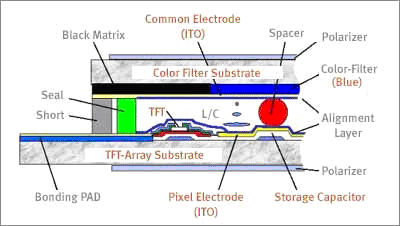

6. De vertikale structuur van een kleuren TFT LCD-scherm



opbouw LCD structuur LCDscherm verkoop verhuur



De TFT-matrix bestaat uit de TFT's, de opslagcondensatoren en de pixel elektrodes. De kleurfilter bestaat uit de black matrix en harsfilm die rood, groen of blauw is. De twee glassubstraten zijn ineengemonteerd met een sealant (dichting) en de afstand ertussen worden behouden door spacers. De vloeibare kristallen zitten ertussen. De twee polarisators zijn vastgemaakt aan de twee buitenkanten van de sandwich.
