Transmissie door de lucht: antennes en satellieten


5. Antenne-uitvoeringen: de satelliet antenne



a. Focusseren met een parabolische reflector



Focusseren of focaliseren is een vertrouwd begrip in de geometrische optica, waar het gebruikt wordt bij apparaten zoals projectoren, koplampen, telescopen en lenzen. Bij parabolische antennes worden de microgolven, afkomstig van een satelliet, door de reflector weerkaatst en in één punt geconcentreerd (gefocaliseerd): het brandpunt.

parabool focus focusseren focaliseren

Nauwkeuriger gezegd:

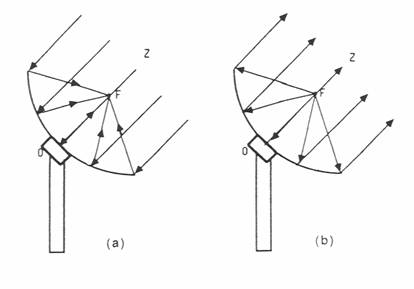

Een stralenbundel, evenwijdig met de as OZ van de parabool, wordt door deze laatste weerkaatst en in het brandpunt F gefocusseerd . Dit principe is eigenlijk hetzelfde als bij een optische lens; alleen vormt de lens een doorlatend i.p.v. een weerkaatsend systeem.



Voor een zendantenne wordt het omgekeerde principe toegepast. De microgolfbron wordt in het brandpunt geplaatst (b) en de stralen verlaten evenwijdig de paraboolreflector. Dit drukt op een eenvoudige manier het principe van de reciprociteit of wederkerigheid van antennes uit. De paraboolantenne functioneert op een identieke manier het zenden en ontvangen.
