Phonovoorversterker

2. Blokschema

De bij de weergave vereiste versterking en frequentiecorrectie wordt verkregen door een actief filter te maken. Men maakt geen passief filter die het spiegelbeeld vormt van de snijkarakteristiek om die dan voor of achter de versterkertrap te zetten. Wanneer het (sterk verzwakkende) filter vóór de versterkertrap wordt geplaatst, zal de versterker zo fors moeten versterken dat er ruisproblemen zullen ontstaan. Zet men daarentegen de versterker voor het filter, dan dreigt er het gevaar van oversturing. Daarom gebruikt men een actief filter of anders gezegd een frequentie-afhankelijke versterker.

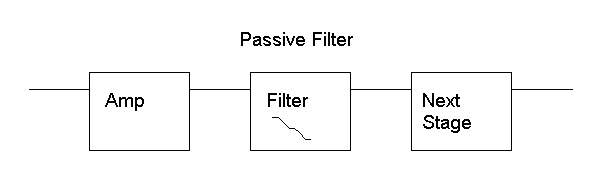

riaa correctie phono passieve filter verkoop platendraaier technics sl-1200

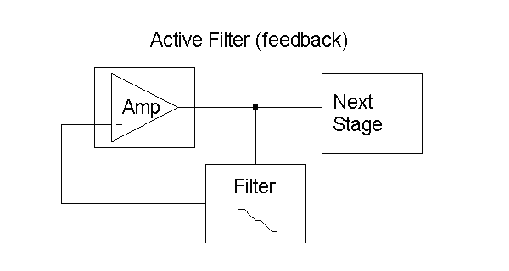

riaa correctie actief filter feedback verkoop platendraaier pick-up sl-1200

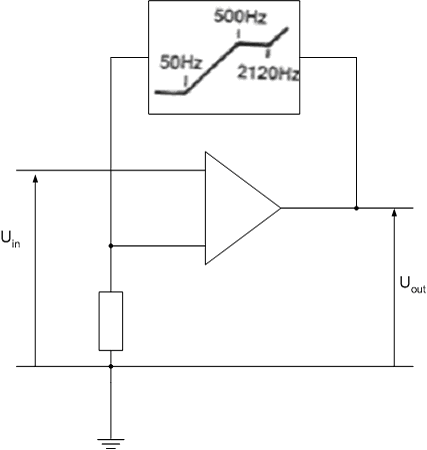

Hieronder zie je het blokschema van een MD-voorversterker.

riaa correctie phono blokschema

Het gaat dus om een versterkertrap met in de terugkoppeling een frequentiecorrigerend netwerk. De versterking van de trap wordt dus frequentie-afhankelijk volgens de weergavekarakteristiek. Let op! De curve in de tegenkoppeling is wel degelijk juist getekend en niet andersom! Aangezien het netwerk zich niet in doorlaatrichting bevindt maar in de tegenkoppeling zal de uitgangskarakteristiek van de versterker een verloop laten zien dat het spiegelbeeld is van de netwerkcurve. En dat is wat nodig is.
